Obtékání těles reálnou tekutinou

Těleso a tekutina se vůči sobě vzájemně pohybují a projevuje se odpor prostředí.

Malé rychlosti

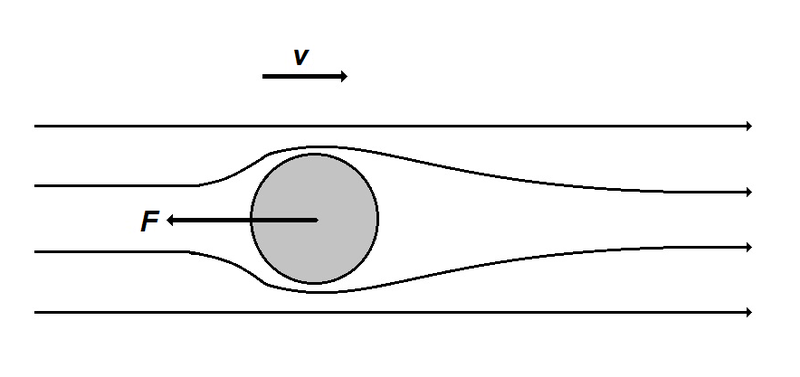

Obr. 1: Proudnice při malých rychlostech tekutiny



Větší rychlosti

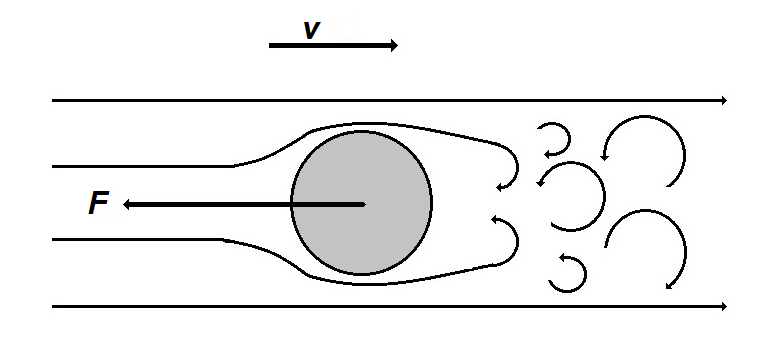

Obr. 2: Proudnice při velkých rychlostech tekutiny



\fn_cm F=\frac{1}{2}C\rho Sv^{2}

Tento vztah platí jen pro středně velké rychlosti.

F...velikost aerodynamické odporové síly, C…součinitel odporu, ρ…hustota vzduchu, S…obsah průřezu tělesa kolmého na směr pohybu, v…velikost relativní rychlosti

Součinitel odporu závisí na tvaru tělesa.

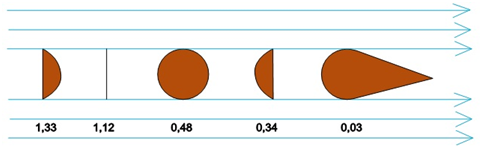

Obr. 3: Součinitelé odporu pro různé tvary těles



Nejmenší součinitel odporu mají tělesa aerodynamických tvarů (tvar kapky).

Křídlo letadla

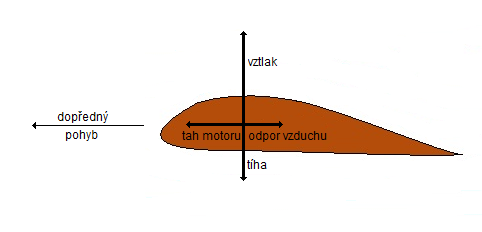

Obr. 4: Křídlo letadla



Kolem horní stěny křídla proudí vzduch větší rychlostí, proto dochází k poklesu tlaku.

Kolem spodní stěny křídla proudí vzduch menší rychlostí, proto dochází k nárůstu tlaku.

Rozdíl tlaků způsobuje pohyb křídla směrem vzhůru.
