Ocelová lešení

Jejich díly jsou vyráběny z nezinkovaných železných dílů /trubky/, nyní se používají pro výrobu lešení povrchově upravované systémy jako např./pozinkovaná rámová lešení / od různých výrobců a dodavatelů. Tato skutečnost je ovlivňována vývojovým stádiem a konkurencí výrobních a dodavatelských firem v současném stavebnictví. Má své výhody v originalitě při řešení technických problémů ale mnohdy stěžují situaci pro uživatele proto, že jednotlivé druhy lešení od jednoho výrobce vyráběné a dodávané na časové ose nemusí být vždy kompatibilní.

Lešení kovová jsou:

Kozové lešení:
lešení, jehož hlavní nosnou částí jsou lešeňové kozy.

Kovové výsuvné kozy nám slouží k postavení pomocného pracovního lešení od výšky 100 cm do 1,6 m. Jsou vyrobeny z trubek a výškově se mění pomocí západek z ocel.trnů. Na jedné straně jsou opařeny pouzdrem z trubky pro možnost zasunutí sloupku zábradlí.

Lešenářská výsuvná koza

Obr. 1: Lešeňová koza ocelová

Obr. 2: Lešeňová koza - ocelová vysunutá

Obr. 3: Ocelová koza lešeňová a podlážky dřevěné

Trubkové lešení :
lešení sestavené z kovových trubek a spojek.

Klasické trubkové lešení, jak ho známe dnes, se využívá jednak kvůli oblíbenosti, snadné montáži, ceně a navíc možnosti dokupovat případné chybějící komponenty. Pro trubkové lešení také je důležitá velká možnost variability při stavbě. Má výhodu v tom, že kde nelze použít lešení rámové nastupuje lešení trubkové o několikanásobně nižší cenu.

Trubkové lešení se dodává v sadách o pohledové ploše 50, 200, 330 a 400 m2.

Trubkové lešení se skládá z těchto prvků:
Trubka dl. 6 m
Trubka dl. 4 m
Trubka dl. 2 m
Trubka 0,5 m
Upínací spojky
Nastavovací spojky

Obr. 4: Trubky - trubkové lešení

Obr. 5: Spojka černá

Obr. 6: Spojka černá nastavovací

Obr. 7: Spojka otočná kovaná

Obr. 8: Lešení trubkové

Lešení HAKI

Od zahájení výroby prošlo lešení HAKI mnoha konstrukčními změnami jmenujme například redukci hmotnosti dílců lešení, spoj sloupků s větší prostorovou tuhostí, optimalizaci konstrukce a technologie pro automatizovaný způsob výroby. Systém dílcového lešení se neustále doplňuje o nové prvky, které ve velké míře zvyšují jeho variabilitu. I přesto zůstává montáž celého systému, včetně všech doplňkových dílců snadná a nevyžaduje použití speciálního nářadí (postačí kladivo a vodováha). V rámci neustálého zvyšování kvality bylo HAKI certifikováno dle ISO 9001:2008

Obr. 9: Lešení HAKI - základní kostka

Obr. 10: Lešení HAKI názvosloví dílců

Obr. 11: Lešení HAKI pojízdná věž

Jednoduchost, rychlost, bezpečnost jsou nezbytné požadavky na lešení.

V současné době vyráběný typ HAKI IV je oblíben pro jednoduchost a rychlost použití, robustnost konstrukce a bezpečnost, dlouhou životnost a nenáročnou údržbu.
Lešení HAKI IV je vybaveno doplňkovými dílci, které zvyšují univerzálnost a variabilitu lešení a umožňují řešení náročných stavebních konstrukcí.
Jednou z mnoha předností lešení HAKI je také možnost stavět jej jako řadové či prostorové, pojízdné či vysunuté.
Pro výrobu všech dílců lešení je používáno materiálů dle ČSN, na nosné dílce to jsou oceli se zaručenou svařitelností a mechanickými vlastnostmi třídy 11.
Základní pole lešení má rozměr 1,25 x 3,05 m, výška patra lešení je 2,04 m. Další velikosti polí získáme kombinací příčníků 1,2 m, 1,0 m a 0,66 m s podélníky 3,0 m, 2,4 m a 1,8 m.
Lešení je povrchově chráněno proti korozi disperzní barvou, nebo žárovým či galvanickým zinkováním.

Lešení HAKI je nabízeno k prodeji jako:

jednotlivé dílce, nebo jako sady

Základní sada má pohledovou plochu 400 m² (celková výška je 16,32 m a celková délka je 24,45 m), počet polí 8, počet podlaží 8.

Malá sada má pohledovou plochu 200 m² (celkovou výška je 16,32 m a celková délka je 12,20 m), počet polí 4, počet

podlaží 8.

Mini sada má pohledovou plochu 100 m² (celková výška je 8,16 m a celková délka 12,20 m), počet polí 4, počet podlaží

Podlahové dílce tvoří kvalitní dřevěné podlážky pro systém lešení HAKI.

Obr. 12: Dřevěné podlážky pro lešení HAKI

Zdroje

HÁJEK Václav a kolektiv. Lidové stavení. Grada Publishing, spol. s.r.o., U Průhonu 22, Praha 7, jako svou 1282. Publikaci, 2001. 172 a 8 stran barevné přílohy
KOHOUT Jaroslav, TOBEK Antonín, BARTÁK Kamil. Zednictví. Grada Publishing, spol. s.r.o., U Průhonu 22, Praha 7, 1998. 224 str. ISBN: 80-7169-653-6
PENDL, Karel, Josef ŠTROP a Otomar TIBITANZL. Příručka pro zedníka. Sobotáles,Mostecká 9, 118 00 Praha 1 v roce 1999. Centa spol.s.r.o. Vídeňská 113, 659 52 Brno. ISBN 80-85920-54-9.
Zednické práce. Nakladatelství Parta. EKON Jihlava, 2001. ISBN 80-85989-76-X.

Obrázky:

Obr. 3: Ocelová koza lešeňová a podlážky dřevěvé. Lešeňové podlážky dřevěné. Český Portál [online]. © 2011-2014 [cit. 2014-11-16]. Dostupné z: http://inzerce.ceskyportal.eu/naradi-nastroje/leseni-zebriky/inzerat-haki-leseni-podlazky-archiv-nabidka-ustecky-kraj-louny-66/
Obr. 4: Trubky - trubkové lešení. Trubkové lešení. EMKOL Litomyšl [online]. © 2006 - 2014 [cit. 2014-11-16]. Dostupné z: http://www.emkol.cz/eshop/category/trubkove-leseni-lesenove-podlazky-spojky/
Obr. 5: Spojka černá. Trubkové lešení. EMKOL Litomyšl [online]. © 2006 - 2014 [cit. 2014-11-16]. Dostupné z: http://www.emkol.cz/eshop/category/trubkove-leseni-lesenove-podlazky-spojky/
Obr. 6: Spojka černá nastavovací. Trubkové lešení. EMKOL Litomyšl [online]. © 2006 - 2014 [cit. 2014-11-16]. Dostupné z: http://www.emkol.cz/eshop/category/trubkove-leseni-lesenove-podlazky-spojky/
Obr. 7: Spojkaotočná kovaná. Trubkové lešení. EMKOL Litomyšl [online]. © 2006 - 2014 [cit. 2014-11-16]. Dostupné z: http://www.emkol.cz/eshop/category/trubkove-leseni-lesenove-podlazky-spojky/
Obr. 8: Lešení trubkové. Trubkové lešení. EMKOL Litomyšl [online]. © 2006 - 2014 [cit. 2014-11-16]. Dostupné z: http://www.emkol.cz/eshop/category/trubkove-leseni-lesenove-podlazky-spojky/
Obr. 12: Dřevěné podlážky pro lešení HAKI. Lešeňové podlážky dřevěné. Český Portál [online]. © 2011-2014 [cit. 2014-11-16]. Dostupné z: http://inzerce.ceskyportal.eu/naradi-nastroje/leseni-zebriky/inzerat-haki-leseni-podlazky-archiv-nabidka-ustecky-kraj-louny-66/

Bloky lekce5

Z jakého materiálu jsou vyráběna ocelová lešení?
Jaké znáš kovová lešení?
V jakých pohledových sadách se lešení dodává, uveď výměry?
Z jakých prvků se skládá trubkové lešení?

O TRUBKOVÉM LEŠENÍ

Klasické trubkové lešení, jak ho známe dnes, se využívá už od 50. let minulého století. Stále je však velmi oblíbené. Jasným argumentem pro výběr právě trubkového lešení je cena, která je o desítky procent nižší než u rámového lešení. Navíc možnost levně dokupovat jednotlivé komponenty z něj dělá ideální volbu pro vaši stavbu. Pro trubkové lešení jasně mluví i velká variabilita při stavbě. Právě proto se používá nejvíce u historických staveb, kostelů či jinak velmi členitých budov, kde je téměř nemožné použít lešení rámové.

HAKI lešení je lešenářský systém dílcového lešení - tedy taková skládačka do sebe perfektně zapadajících prvků.

Lešení je vyrobeno z kvalitní oceli, dle norem ČSN a EU se zaručenou svařitelností.

Skládá se z kovových a dřevěných dílců.

Lešení HAKI je díky svojí široké řadě prvků použitelné jako pevně stojící a také pojízdné.

Základní dílce lze rozdělit na 4 základní skupiny:

vertikální - sloupky
horizontální podélné - podélník, zábradlí
horizontální příčné - příčníky, zábradlí,
ostatní - patky, ztužení, kotvení.

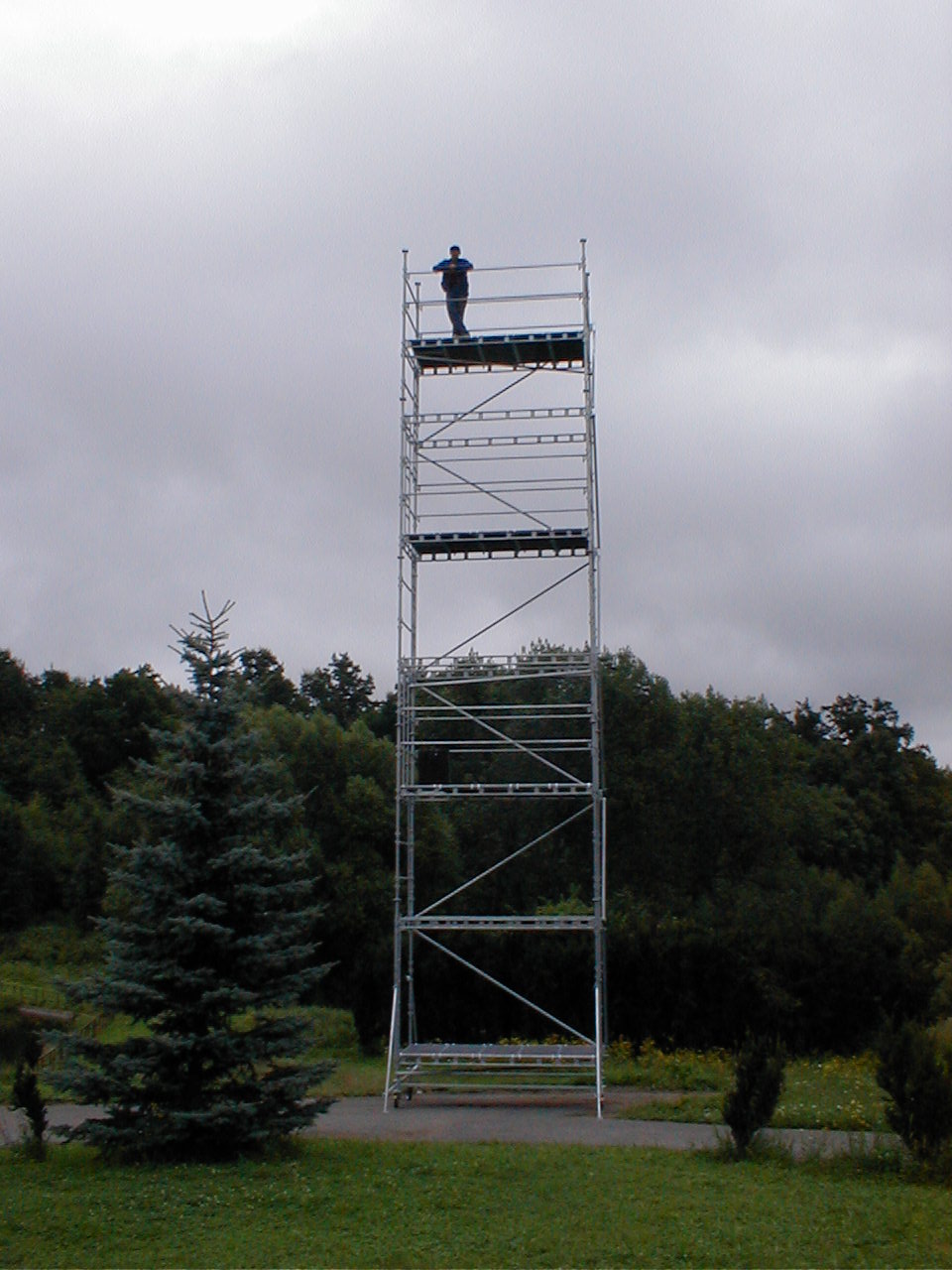

Pojizdné lešení HAKI

Doporučujeme pro práce venkovní i uvnitř objektu.
K sestavení je používáno dílců lešení HAKI IV a jeho sestavení je tedy stejně snadné.
Základní rozměr pole je 1,25 m x 3,05 m (příčník 1,2 m, podélník 3,0 m), další rozměry lze uzpůsobit dle rozměrové řady fasádního lešení (2,45 m x 1,25 m; 2,45 m x 1,05 m; 2,45 m x 0,71 m a 1,25 m x 1,25 m).
Výhodou tohoto typu pojízdného lešení je rozměr podvozku, který nepřesahuje půdorys lešení a je univerzální pro všechny moduly.
Pojízdné lešení UNI je možné propojit s dalším pojízdným lešením a získat tak širší pracovní plochu a zároveň pevnější sestavu.
Lešení se pohybuje na brzděných výsuvných jednokolkách a velkých pracovních výšek dosahuje díky výsuvným stabilizátorům. Maximální pracovní výška je 14,5 m.
