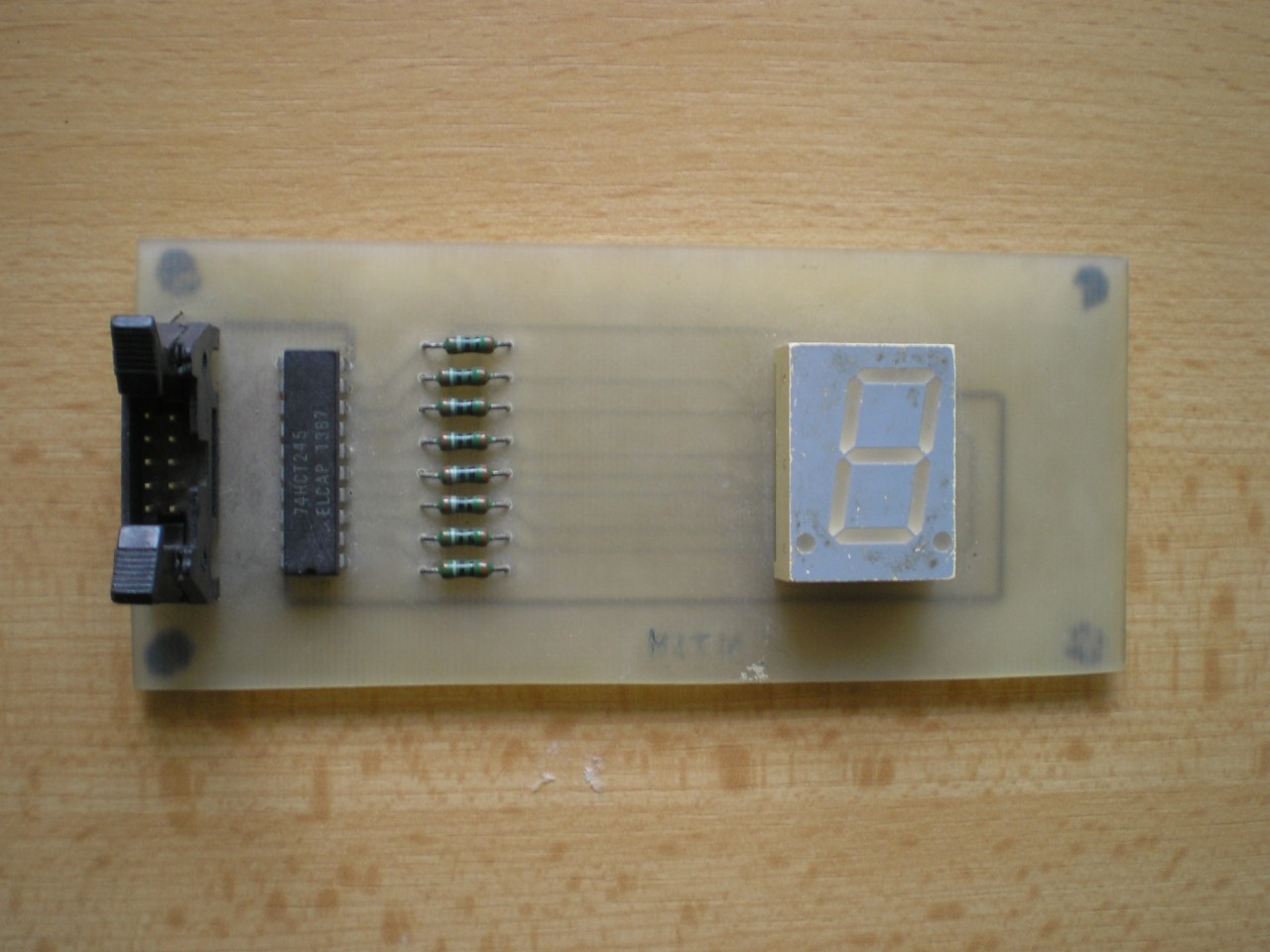

Sedmisegmentový displej
Rozložení jednotlivých segmentů je na obrázku níže.
Obr. 1: Popis 7 segmentu
Součástka je složena ze 7 segmentů (8. segment je tečka), každý segment představuje LED – rozsvěcuje se nulou – stejně jako LED (pro případ, že LED je zapojena trvale anodou na plus Ucc). Segmenty znaku, který chceš rozsvítit, musíš aktivovat „0“.
SCISLA - čítání čísel 0 až 9 v intervalu 100 ms, program se stále opakuje
ZAC:MOV P1,#01111001B;rozsvícení čísla 1
CALL DEL100;čas 100 ms
MOV P1,#00100100B;rozsvícení čísla 2
CALL DEL100
MOV P1,#00110000B;rozsvícení čísla 3
CALL DEL100
MOV P1,#00011001B;rozsvícení čísla 4
CALL DEL100
MOV P1,#00010010B;rozsvícení čísla 5
CALL DEL100
MOV P1,#00010010B;rozsvícení čísla 6
CALL DEL100
MOV P1,#01111000B; rozsvícení čísla 7
CALL DEL100
MOV P1,#00000000B; rozsvícení čísla 8
CALL DEL100
MOV P1,#00010000B; rozsvícení čísla 9
CALL DEL100
MOV P1,#01000000B; rozsvícení čísla 0
CALL DEL100; časová smyčka 100ms
MOV P1,#11111111B; zhasnutí všech segmentů
CALL DEL100
JMP ZAC; zacyklení – opakuj stále dokola
INCLUDE(DELAY.INC); vložení podprogramu čas.zpož.
; není instrukce!!!!!!
END; ukončení překladu
SPISM - zobrazení písmen A b C d E v intervalu 100 ms
ZAC:MOV P1,#10001000B; rozsvícení písmena A
CALL DEL100; časová smyčka 100ms
MOV P1,#10000011B; rozsvícení písmena b
CALL DEL100
MOV P1,#11000110B; rozsvícení písmena C
CALL DEL100
MOV P1,#10100001B; rozsvícení písmena d
CALL DEL100
MOV P1,#10000110B; rozsvícení písmena E
CALL DEL100
MOV P1,#11111111B; zhasnutí všech segmentů
CALL DEL100
JMP ZAC; zacyklení – opakuj stále dokola
INCLUDE(DELAY.INC); vložení podprogramu čas.zpož.
; není instrukce!!!!!!
END; ukončení překladu
Tímto způsobem můžeme zobrazit jakékoliv znaky, které nám sedmisegmentovka umožňuje.
Pro další příklad si vytvoříme krátký program zobrazení znaku AHOJ v intervalu 100 ms, opakující se stále dokola. Tentokrát data posíláme na port P3.
AHOJ - zobrazení písmen A H O J v intervalu 100 ms
ZAC:MOV P3,#10001000B; rozsvícení písmena A
CALL DEL100; časová smyčka 100ms
MOV P3,#10001001B; rozsvícení písmena H
CALL DEL100
MOV P3,#11000000B; rozsvícení písmena O
CALL DEL100
MOV P3,#11100000B; rozsvícení písmena J
CALL DEL100
MOV P3,#11111111B; zhasnutí všech segmentů
CALL DEL100
JMP ZAC ; opakuj stále dokola
INCLUDE(DELAY.INC) ; vložení podprogramu čas.zpož.
END ; ukončení překladu
