Programátor

      Programátor nám umožní přenést vygenerovaný binární nebo hexadecimální soubor do paměti mikropočítače. Existuje mnoho obvodových řešení (zapojení) programátoru. Pro naše účely byl zvolen programátor připojující se k počítači přes dnes nejrozšířenější sériový port USB. Zapojení takového programátoru, nazývaného USBASP, je upraveným volně dostupným zapojením podle http://www.fischl.de/usbasp/ . Programátor využívá mikropočítač ATmega8 a umožňuje programovat mikropočítače od firmy ATMEL, je napájen napětím +5V přímo z USB portu PC a nabízí dva módy programování – pomalý (1MHz) a rychlý (12MHz). Programátor si můžete postavit podle přiložené dokumentace na desce plošného spoje jako „sondu“, kterou budete zasunutím do dutinek nepájivého kontaktního pole připojovat k programovanému mikropočítači. Pokud se někomu nechce výrobou programátoru zabývat, může jej velmi rychle zapojit přímo na nepájivém poli. V každém případě je nutné, aby vám ale někdo, kdo už programátor má, nahrál do paměti mikropočítače programátoru příslušný program. Ten je přílohou učebnice.

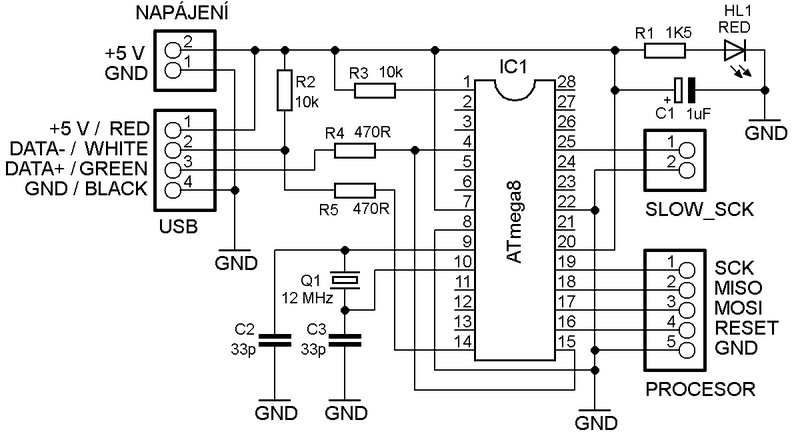

Obr. 1: Schéma zapojení programátoru USBASP

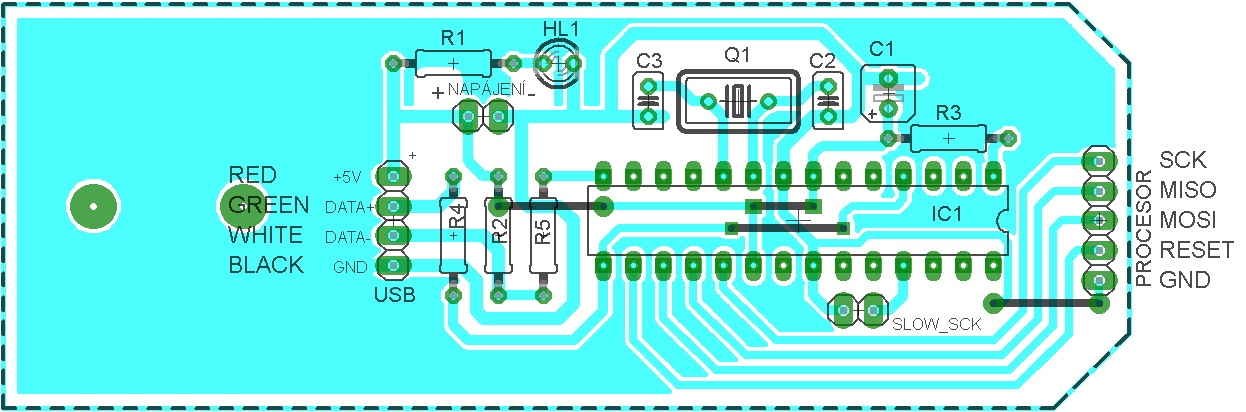

Obr. 2: Rozložení součástek na desce plošných spojů programátoru USBASP

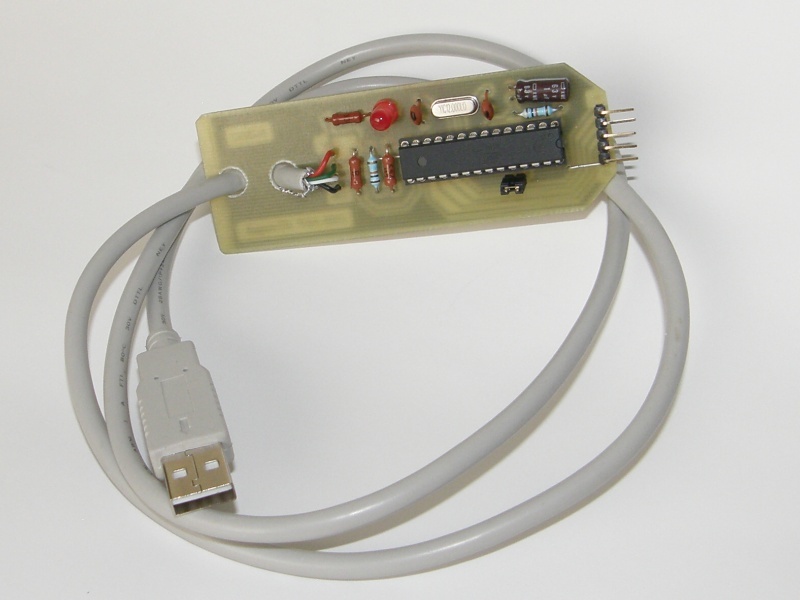

 Obr. 3: Celkové provedení programátoru s kabelem

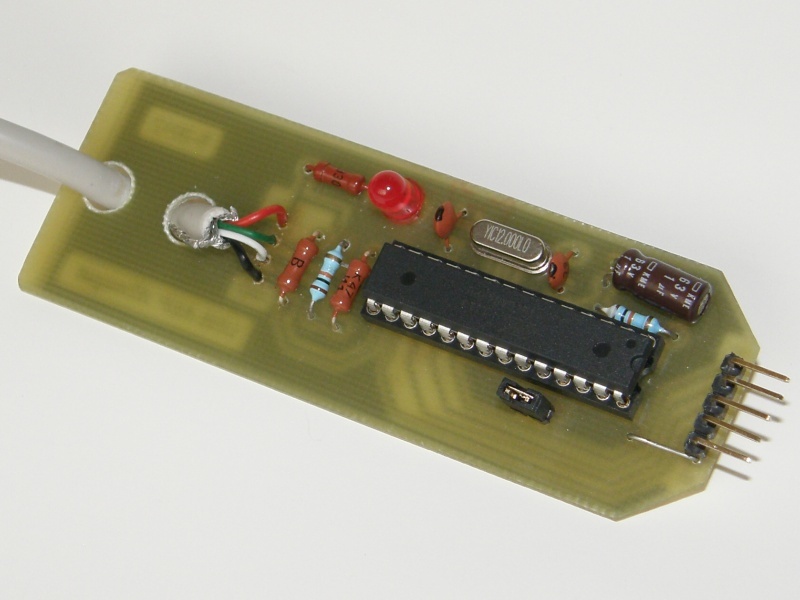

                                                                          Obr. 4: Detail programátoru
