Vstupně výstupní porty
Než začneme provádět první pokusy s mikropočítačem, je potřeba si nainstalovat vývojové prostředí BASCOM-AVR a nastavit správný programátor. V menu Options → Programmer → vybereme USBASP a potvrdíme OK.
Pokud už máme naprogramovaný a oživený programátor USB/ASP, propojíme jeho piny SLOW_SCK jumperem (zkratovací propojkou). Tím jsme nastavili pomalé programování, které slouží k programování nových, poprvé programovaných mikropočítačů nebo mikropočítačů taktovaných na frekvencích nižších než 12 MHz.
Nastavení pojistek u ATmegy8:
Nový mikropočítač je taktován vnitřním oscilátorem na frekvenci 1 MHz. Pro přesné časování si nastavíme vnější (externí) oscilátor s krystalem o kmitočtu 12 MHz, který se volí pomocí tzv. pojistek (Fuse bits).
Zapojíme na nepájivém poli mikropočítač Atmega8 podle schématu a do 5 bodů vedle sebe vyvedeme potřebné piny (GND, RESET, MOSI, MISO, SCK). Tam budeme připojovat náš programátor, ze začátku jej můžeme nechat trvale zasunutý a jen „posílat“ do Atmegy nové programy.
Obr. 1: Schéma zapojení mikropočítače pro první naprogramování
Zapneme prostředí BASCOM-AVR a dáme vytvořit nový soubor (File → New), do kterého napíšeme příkaz:
$regfile=”m8def.dat” ‘typ použitého mikropočítače
Příkaz $regfile=”m8def.dat” definuje použitou knihovnu, protože každý mikropočítač ATmega potřebuje jinou.
Obr. 2: Definování programovaného mikropočítače
Pokud máme zadán definiční příkaz, stačí zmáčknout klávesu F7 (Compile) a potom klávesu F4 (Send to chip). Otevře se nám nové okno, kde se přepneme do záložky Lock and Fuse bits.
Obr. 3: Výběr pro nastavení pojistek

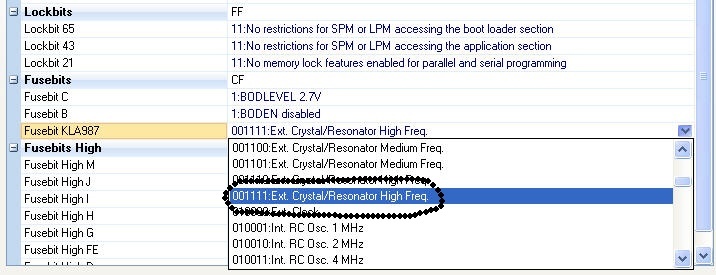

Je-li ATmega správně připojená, zobrazí se v okně výpis programovatelných pojistek ATmegy8. V záložce vybereme Fusebit KLA987, rozklikneme a vybereme 001111.
Nastavení 001111 definuje externí krystalový rezonátor s vysokou frekvencí.
Obr. 4: Nastavení pojistek
Dále vybereme Otevřít záložku a z ní Otevřít soubor → novy.bin.
Obr. 5: Výběr definičního programu
Tím se nám zpřístupní zápis pojistek do mikro-počítače Write FS.
Obr. 6: Zápis nastavení pojistek do mikropočítače
Kliknutím na Write FS zapíšeme nastavení do mikropočítače a okno můžeme zavřít.
Pro další přenosy programů do mikropočítače můžeme propojku na programátoru USB/ASP odstranit, přenos bude probíhat vyšší rychlostí, což se projeví zejména u delších programů.
Doporučení: Není vhodné pro první pokusy nastavovat jiné pojistky, než bylo uvedeno. Může tím dojít k zablokování mikropočítače a zpětné odblokování je potom velmi náročné !
