Rozvaděče

Klasické použití je orientováno na centrální rozvaděče. Uplatňují se u zdrojů tepla s většími výkony, u otopných soustav s více okruhy a různými spotřebiči tepla.

Základní prvky:

• Rozdělovač - napojení více topných okruhů na straně topné vody.

• Sběrač - napojení více topných okruhů na straně vratné vody.

Obr. 1: Zapojení rozvaděče v otopné soustavě

K - kotel, Č - čerpadlo, EN - expanzní nádoba, PV - pojistný ventil, R - rozvaděč, 1 - směšovač, 2 - rozdělovač, 3 - sběrač

Konstrukční řešení rozvaděče

• kompaktní - počet vývodů již z výroby, integrovaná regulace,

​

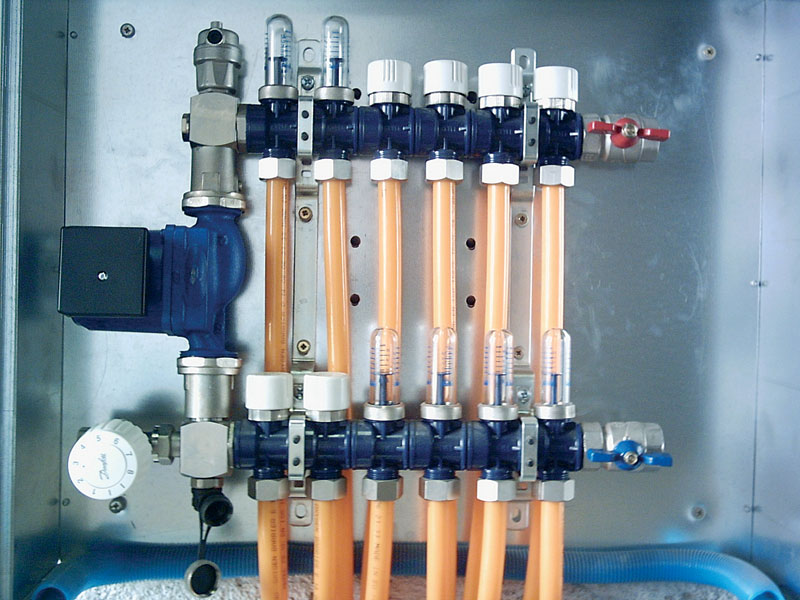

Obr. 2: Kompaktní rozvaděč

• segmentové - sestavení ze segmentů - segmenty mají 1,2,3 vývody a sestavujeme těleso,

​

Obr. 3: Segmentový rozvaděč

Bytový, patrový rozvaděč

• Výhody:

  • méně potrubí stoupaček,

  • prvky pro regulaci, měření a ovládání v jednom místě,

  • prefabrikace,

  • estetika  skříň,

  • levé, pravé, středové.

• Použití:

  • různý teplotní spád,

  • různá otopná tělesa.

​

Obr. 4: Patrový rozvaděč

1 - centrální stoupací potrubí, 2 - bytový rozvaděč, 3 - jednotrubková soustava, 4 - dvoutrubková soustava s rozvodem v podlaze, 5- dvoutrubková soustava s rozvodem vedeným po stěně v liště, 6 - otopné těleso
